G262 garaż _ magazyn z pomieszczeniami gospodarczymi
- wersja podstawowa
(DB 10583)
Pracownia: ProArte, autor projektu: ProArte
| pow. użytkowa | 296,86m2 | kubatura | 1642,00m3 | kąt dachu | 3° |
|---|---|---|---|---|---|
| pow. zabudowy | 342,00m2 | wys. pomieszczeń | b/d | wymiary budynku | 27,00m x 12,00m |
| pow. dachu | b/d | wys. budynku | b/d | min. wym. działki | 35,00m x 20,00m |

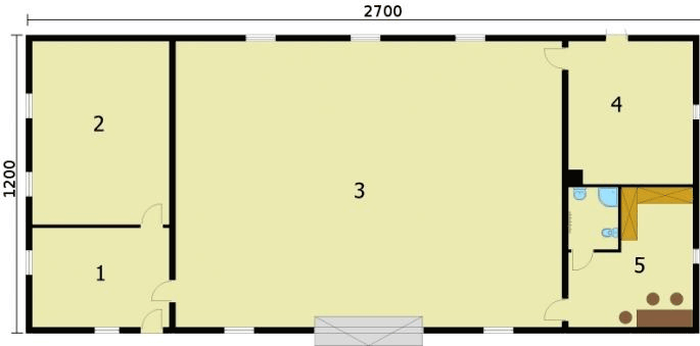

Parter: 296,86 m2(296,86 m2)
| Lp. | Opis | Powierzchnia |
|---|---|---|
| 1. | Pom. Gospodarcze | 22,00 m2 |
| 2. | Pom. Gospodarcze | 40,60 m2 |
| 3. | Garaż/Magazyn | 178,25 m2 |
| 4. | Kotłownia | 28,41 m2 |
| 5. | Szatnia | 22,60 m2 |
| 6. | WC | 5,00 m2 |
Garaż z pomieszczeniem garażowo-magazynowym. Wymiary bramy garażowej 4400x3500 Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna :
- ściany zewnętrzne murowane grubości 25 cm
- wszystkie ściany wykonane z pustaków ceramicznych
\"POROTHERM\".
- konstrukcja więźby dachowej drewniana, pokrycie deski i papa
- ściany zewnętrzne murowane grubości 25 cm
- wszystkie ściany wykonane z pustaków ceramicznych
\"POROTHERM\".
- konstrukcja więźby dachowej drewniana, pokrycie deski i papa
Technologia szkieletu drewnianego :
- ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite
zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń
pomiędzy słupkami wypełniona wełną mineralną 15cm.
- konstrukcja więźby dachowej drewniana, pokrycie deski i papa
- docieplenie warstwą styropianu gr. 5 cm.
- ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite
zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń
pomiędzy słupkami wypełniona wełną mineralną 15cm.
- konstrukcja więźby dachowej drewniana, pokrycie deski i papa
- docieplenie warstwą styropianu gr. 5 cm.
- źródłem ciepła jest kocioł na węgiel w kotłowni wewnętrznej
