G271 szkielet drewniany sześciostanowiskowy
- lustrzane odbicie
(DB 23045)
(1/1)
Pracownia: ProArte, autor projektu: ProArte
| pow. użytkowa | 219,28m2 | kubatura | 1143,00m3 | kąt dachu | 15° |
|---|---|---|---|---|---|
| pow. zabudowy | 240,00m2 | wys. pomieszczeń | b/d | wymiary budynku | 30,00m x 8,00m |
| pow. dachu | b/d | wys. budynku | b/d | min. wym. działki | 37,00m x 15,00m |

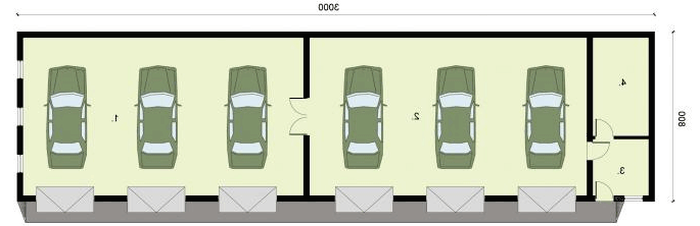

Przyziemie: 219,28 m2(219,28 m2)
| Lp. | Opis | Powierzchnia |
|---|---|---|
| 1. | Garaż | 99,62 m2 |
| 2. | Garaż | 99,62 m2 |
| 3. | Pom. gospodarcze | 7,40 m2 |
| 4. | Pom. gospodarcze | 12,64 m2 |
Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa. - ściany zewnętrzne nośne: słupki 6,3x15 i 10x15 rozstawione max. co 40cm obite zewnątrz i wewnętrz płytą OSB 3 1,5 cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnętrz płytą OSB 3 1,5 cm
Technologia murowana - zobacz
- powierzchnia użytkowa -217,19m2
Technologia szkieletowa:
- powierzchnia użytkowa - 219,28m2
- powierzchnia zabudowy - 240,00m2
- powierzchnia całkowita - 240,00m2
- kubatura - 1125,00m3
- powierzchnia zabudowy - 240,00m2
- powierzchnia całkowita - 240,00m2
- kubatura - 1125,00m3
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnętrz płytą OSB 3 1,5 cm
- wysokość budynku - 6,47m
- dach płaski - 15°
- więźba dachowa drewniana
- dach płaski - 15°
- więźba dachowa drewniana
- pokrycie dachowe : dachówka ceramiczna
- wymiar bram garażowych: 2,8x3,0m
- wymiar bram garażowych: 2,8x3,0m
- powierzchnia użytkowa -217,19m2
- powierzchnia zabudowy 240,00m2
- powierzchnia całkowita -240,00m2
- powierzchnia całkowita -240,00m2
- kubatura - 1125,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku - 6,04m
- dach jednospadowy - 15°
- więźba dachowa drewniana
- pokrycie dachowe : dachówka ceramiczna
- wymiar bram garażowych: 2,8x3,0m
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku - 6,04m
- dach jednospadowy - 15°
- więźba dachowa drewniana
- pokrycie dachowe : dachówka ceramiczna
- wymiar bram garażowych: 2,8x3,0m
