KATANIA szkielet drewniany
- lustrzane odbicie
(DB 17946)
(1/1)
Pracownia: ProArte, autor projektu: ProArte
| pow. użytkowa | 91,17m2 | kubatura | 530,45m3 | kąt dachu | 43° |
|---|---|---|---|---|---|
| pow. zabudowy | 80,56m2 | wys. pomieszczeń | b/d | wymiary budynku | 10,60m x 7,60m |
| pow. dachu | b/d | wys. budynku | b/d | min. wym. działki | 20,55m x 16,10m |

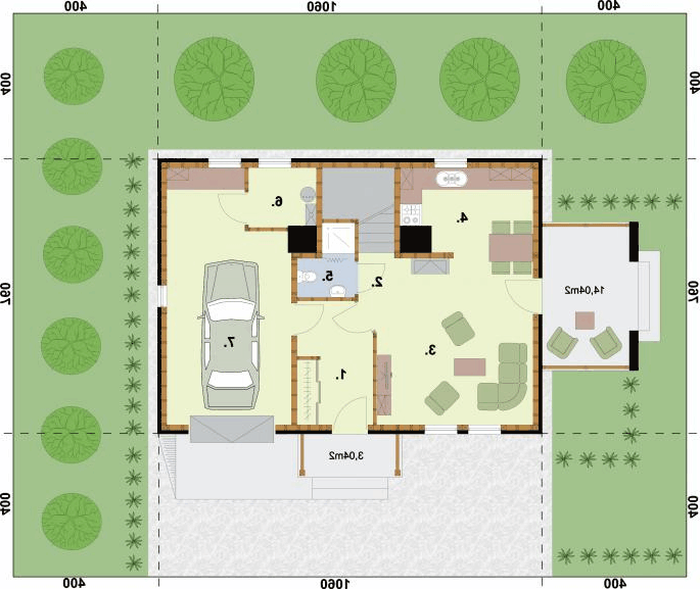

Przyziemie: 65,21 m2(65,21 m2)
| Lp. | Opis | Powierzchnia |
|---|---|---|
| 1. | Wiatrołap | 6,72 m2 |
| 2. | Komunikacja | 3,79 m2 |
| 3. | Pokój dzienny | 19,16 m2 |
| 4. | Kuchnia | 8,16 m2 |
| 5. | Wc | 2,52 m2 |
| 6. | Kotłownia | 2,98 m2 |
| 7. | Garaż | 21,88 m2 |

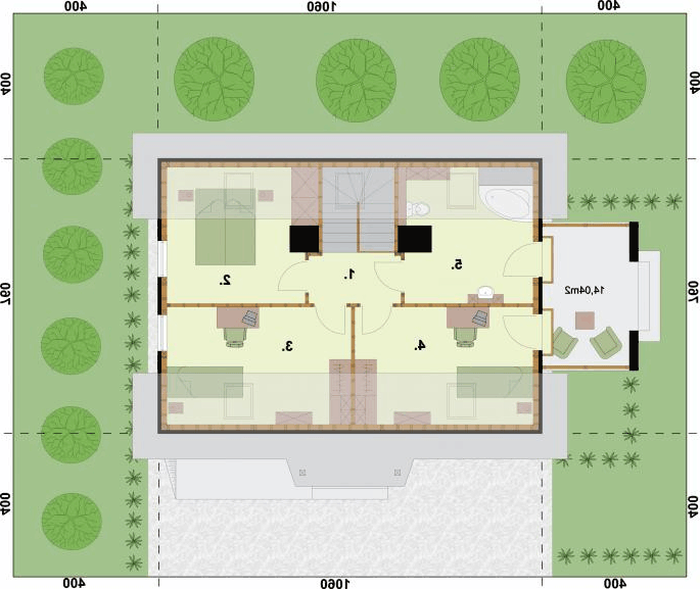

Poddasze: 47,84 m2(47,84 m2)
| Lp. | Opis | Powierzchnia |
|---|---|---|
| 1. | Komunikacja | 5,79 m2 |
| 2. | Sypialnia | 10,48 m2 |
| 3. | Pokój | 11,33 m2 |
| 4. | Pokój | 10,95 m2 |
| 5. | Łazienka | 9,29 m2 |
"Katania S" projekt domku jednorodzinnego.
Technologia szkieletu drewnianego :
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
- ściany zewnętrzne : słupki 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,5cm , a wewnątrz płytą Farmacell 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm , styropian 10cm
- ściana wewnętrzna nośna : słupki 5x15 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
- ściana wewnętrzna działowa : słupki 5x9 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- strop z belek drewnianych 5x25cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza : kocioł gazowy
